精益管工作臺之間靜電線怎么接的？
文章出處：精益管工作臺
人氣：-發表時間：2025-06-16 15:39:00
精益管工作臺之間靜電線怎么接的？精益工作臺之間的防靜電線連接需確保整個工作臺系統形成等電位并可靠接地，具體步驟如下：
一、單個工作臺接地準備
臺墊接地
在臺面右上角鋪設防靜電臺墊，用接地線的星爪插入臺墊預開小孔并扣緊，確保緊密接觸。
接地線選用截面積≥2mm2的多股絞合銅芯軟線，末端連接鱷魚夾。
金屬框架接地
工作臺的金屬主體框架需直接連接接地線（截面積≥6mm2銅線），通過螺栓或焊接固定，避免虛接。

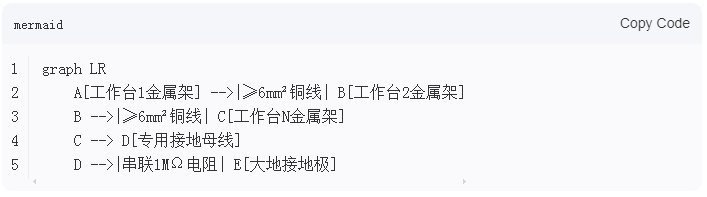

二、工作臺之間的互聯
并聯等電位連接
使用截面積≥6mm2的銅導線將相鄰工作臺的金屬框架串聯，確保連接點電阻≤0.03Ω（需用萬用表檢測）。若電阻超標，需打磨接觸面或增加跨接線。
注意：禁止直接串聯臺墊接地線，避免接地路徑過長導致失效。
接地系統接入
將工作臺金屬框架串聯鏈的末端，通過銅導線接入車間的專用防靜電接地母線（獨立于電源地線）。
在接地干線上串聯1MΩ電阻（用于控制靜電釋放速度），再連接至大地接地極。
三、關鍵注意事項
獨立接地系統：嚴禁從電源插座引地線，必須設置獨立的防靜電接地干線。
定期檢測：
用接地電阻測試儀測量臺墊/金屬架對地電阻，要求≤10?Ω（符合ANSI/ESD S20.20標準）。
檢查工作臺間跨接點電阻，確?！?.03Ω。
材料規范：導線需耐腐蝕（如鍍錫銅），連接點使用防松墊片防脫落。
操作示例：某電子車間將6臺精益工作臺框架用6mm2銅纜串聯，末端接獨立接地母線并串聯1MΩ電阻，實測各臺對地電阻≤5×10Ω，跨接點電阻≤0.01Ω。
